Rotametry i wzierniki PVC-U EPDM
Rotametry służą do pomiaru natężenia przepływu cieczy, płynów, takich jak woda, gaz i inne substancje w różnego rodzaju instalacjach przemysłowych, ciśnieniowych, laboratoryjnych, solarnych, basenowych itp.. Mają zmienny przekrój, przepływ, zbudowane są z różnych tworzyw np. rotametry PVC-U EPDM, trogamid, szklane, metalowe itp. Na rotametrze umieszczona jest skala pomiarowa. Inna nazwa to przepływomierz pływakowy o konstrukcji rury rozszerzającej się ku górze w której umieszczony jest pływak. W rotametrze PVC zastosowano metalowy pływak. W innych konstrukcjach stosuje się pływaki z różnych tworzyw. Z obu stron rotametru znajdują się przyłącza do połączenia z rurą. Do regulacji przepływu cieczy, gazu przy pomocy rotametru służą zawory membranowe.
Rotametry przepływowe PVC-U EPDM, trogamid
Zasada działania rotametru polega na wprowadzeniu płynu, wody od dołu rury. Pływak unosi się w górę przez ruch płynu i zatrzymuje się w położeniu, gdzie równoważą się działające na niego siły, do których możemy zaliczyć trzy najważniejsze, tj. siłę ciężkości pływaka, tarcia przepływającej wody lub płynu o powierzchnię boczną pływaka oraz siłę wyporu. Siły te działają z różnych stron, dwie pierwsze działają pionowo od dołu oraz od góry na pływak.

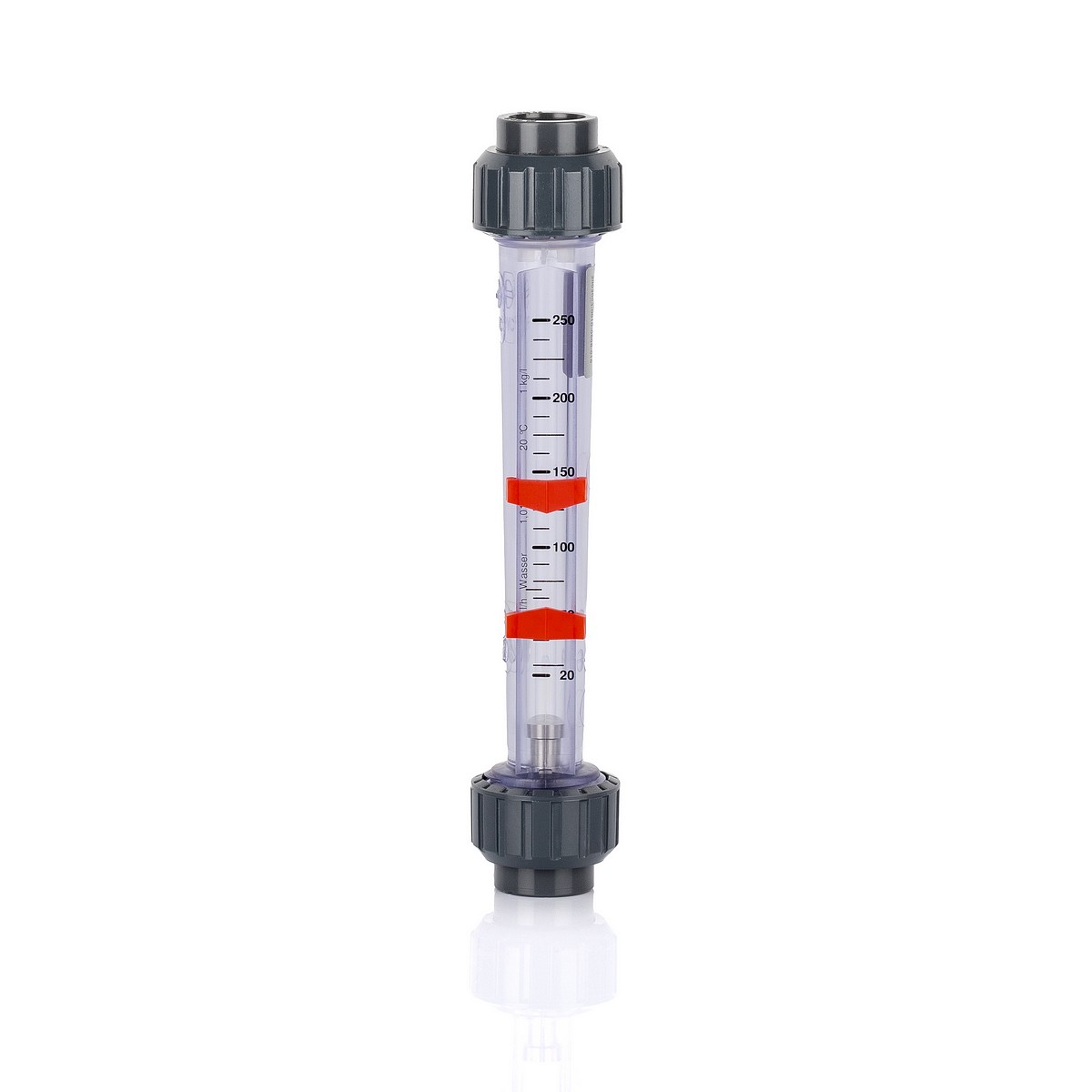

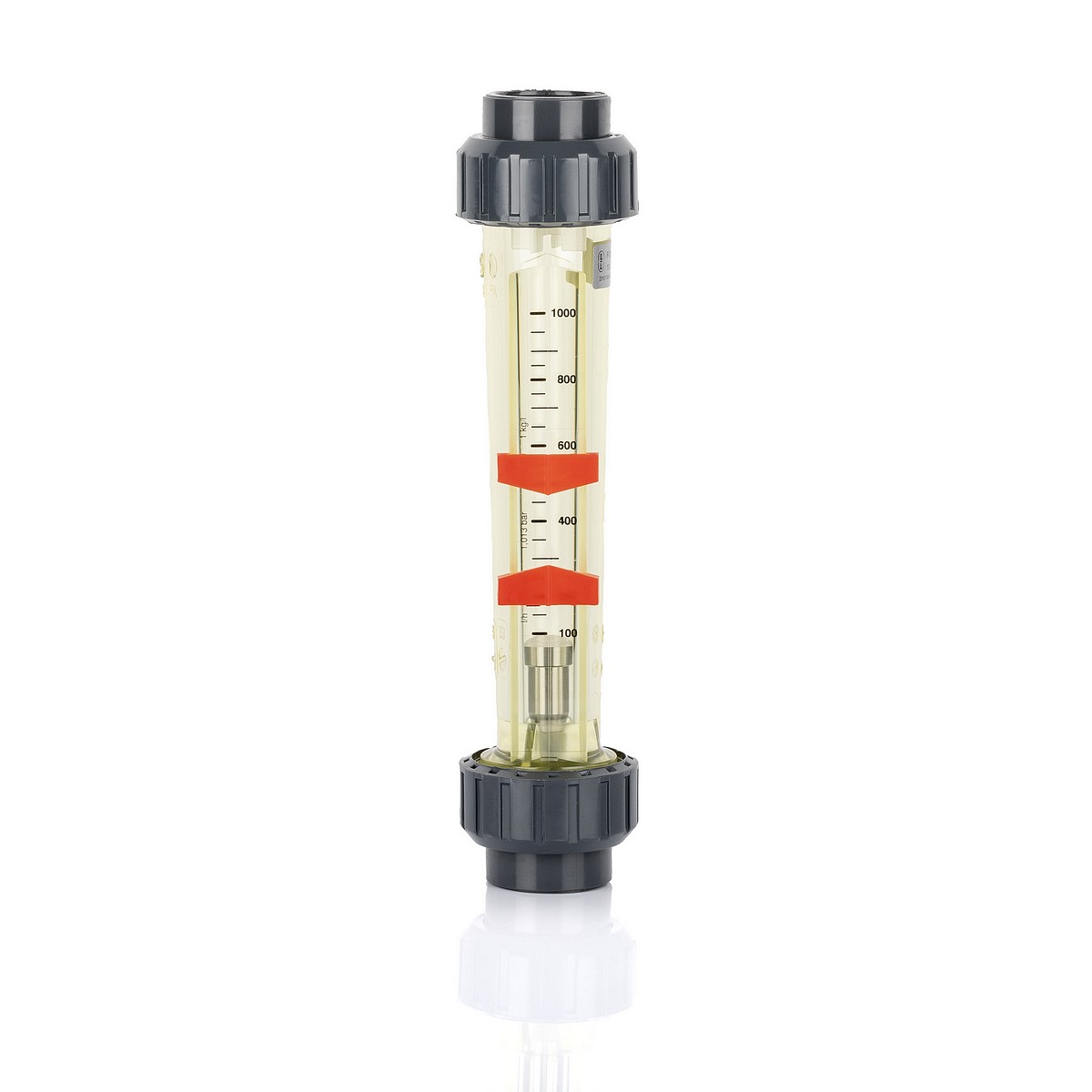

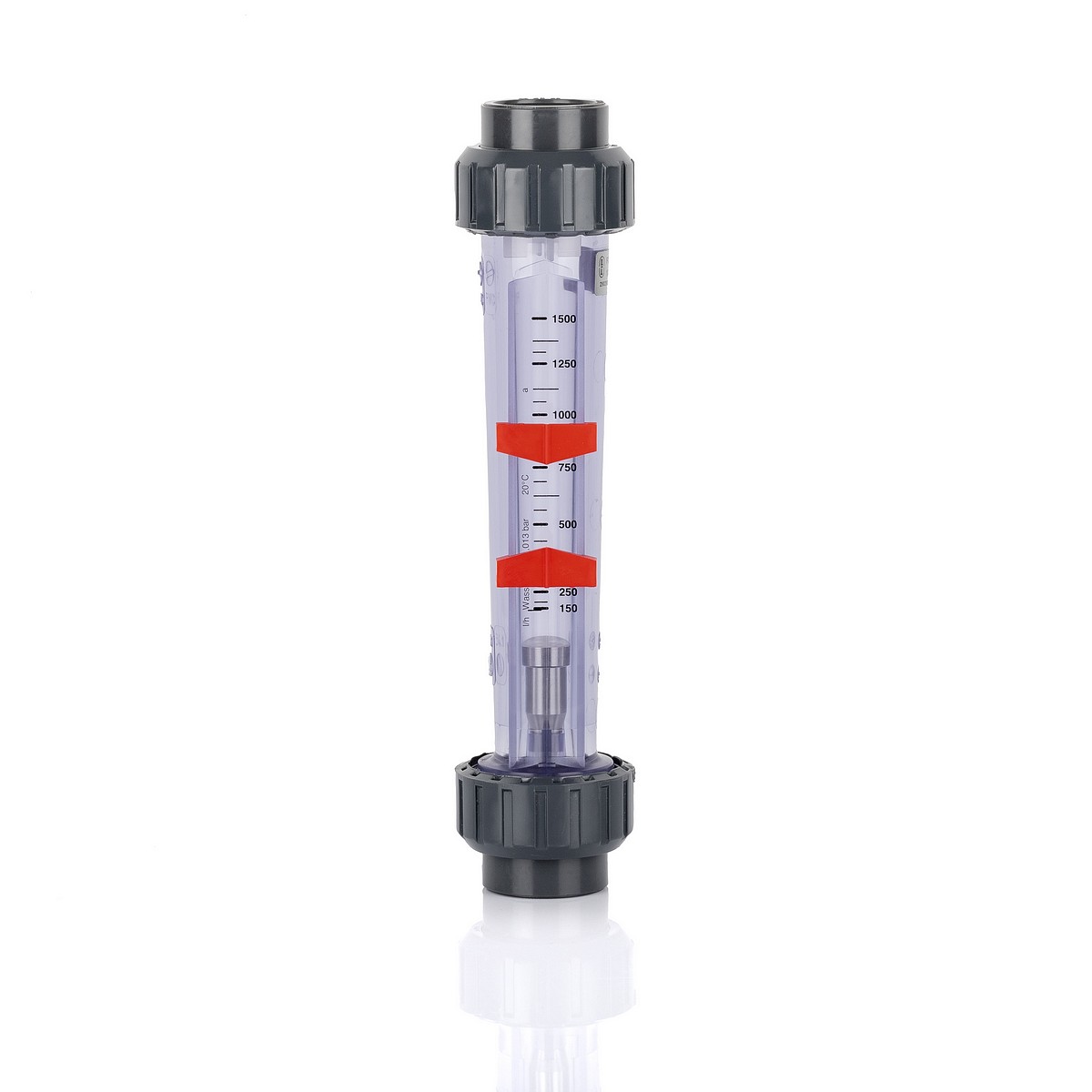

Rotametry do wody
Istotne dla właściwego funkcjonowania rotametru jest to, że właściwy pomiar może zostać dokonany tylko podczas ruchu płynu, czyli musi być zapewniony przepływ wody lub innej cieczy. Gdy pływak zatrzyma się w miejscu, czyli w punkcie równowagi sił, to dzięki umieszczonej skali jesteśmy w stanie odczytać odpowiednie wartości przepływu płynu. Gdy nie ma ruchu cieczy, to pływak tonie, czyli opada na dół rury rotametru.
